Dell iDRAC SNMP Dashboard for VectoriaMetrics

戴尔物理服务器iDRAC监控面板

最全面的 iDRAC Grafana Dashboard（持续更新中）

💻📊🔥✅ 基于 SNMP 协议的监控戴尔物理机 iDRAC 信息的 Grafana 面板。

Grafana Dashboard ID: 21107

面板详细：

Github: https://github.com/robotneo/idrac-monitor

👉👉👉更多面板信息请套用后反馈一些意见。

当前特性

添加一个全局系统信息行，系统信息行中通过模版变量显示当前采集物理机的总数

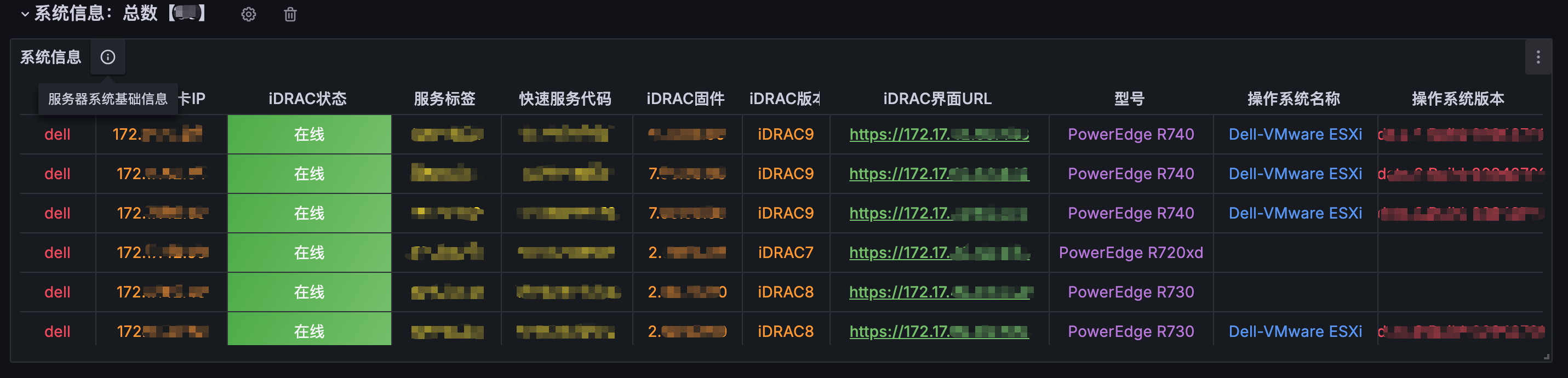

系统信息表中采集每个服务器的 iDRAC URL ，可直接在面板中点击链接登录 iDRAC
对应物理服务器全局状态信息可根据模版变量选择主机IP实现对物理机全局状态的查看
面板和单元格会根据实际状态信息改变对应状态颜色，以提示状态异常组件问题
仪表板中每台物理机信息都会显示以下数据：

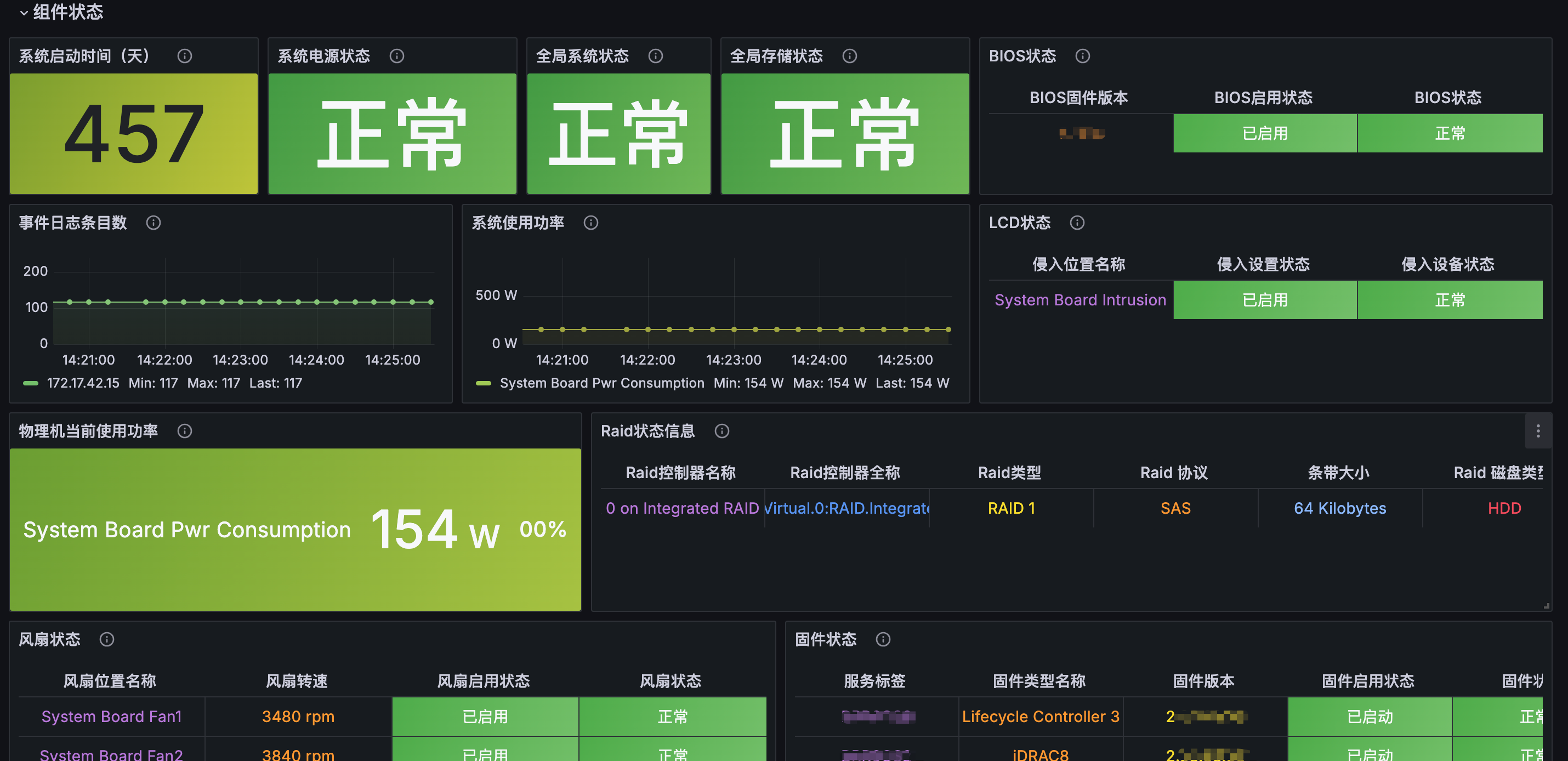

- 系统运行时间、全局状态、系统电源状态、BIOS状态、PSU 状态、CMOS 电池状态、存储状态
- 服务标签、快速服务代码、BIOS 版本、操作系统名称、操作系统版本、服务器型号等等
- 物理机当前使用功率图

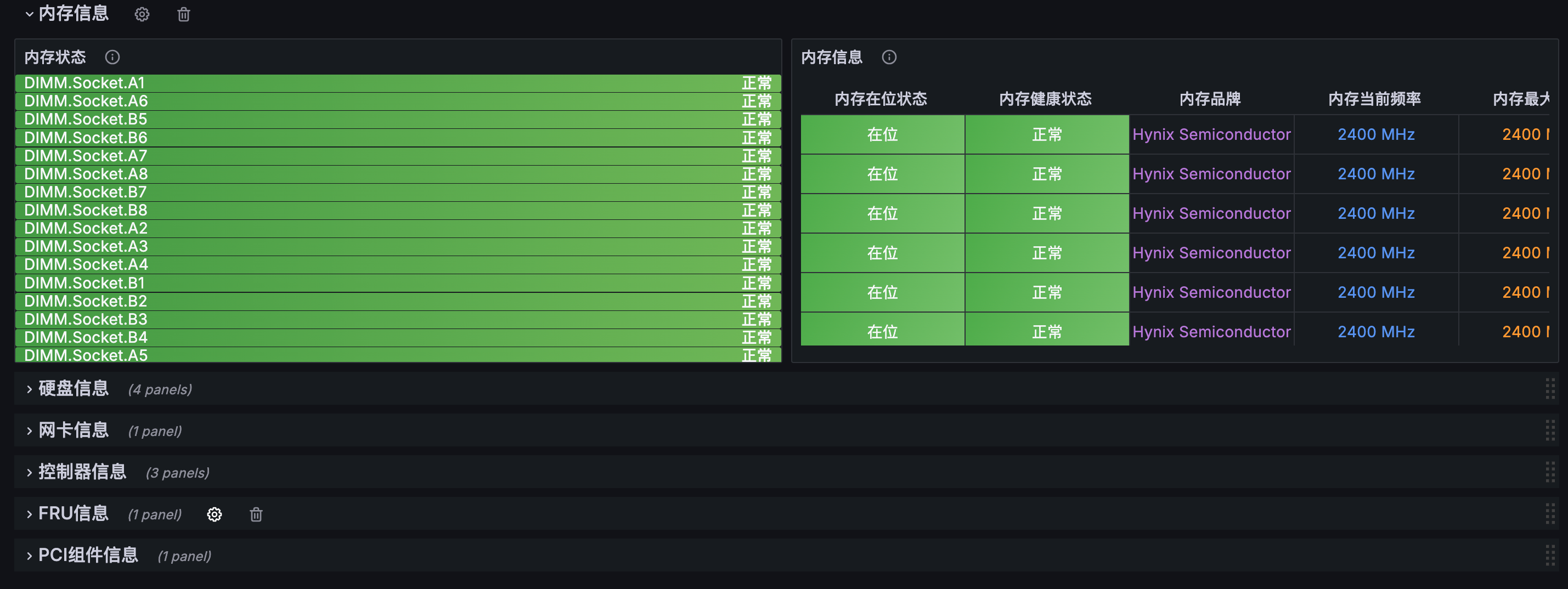

- CPU 温度表（可自行更改为CPU温度趋势图）
- 系统内部温度表（可自行更改为温度趋势图）

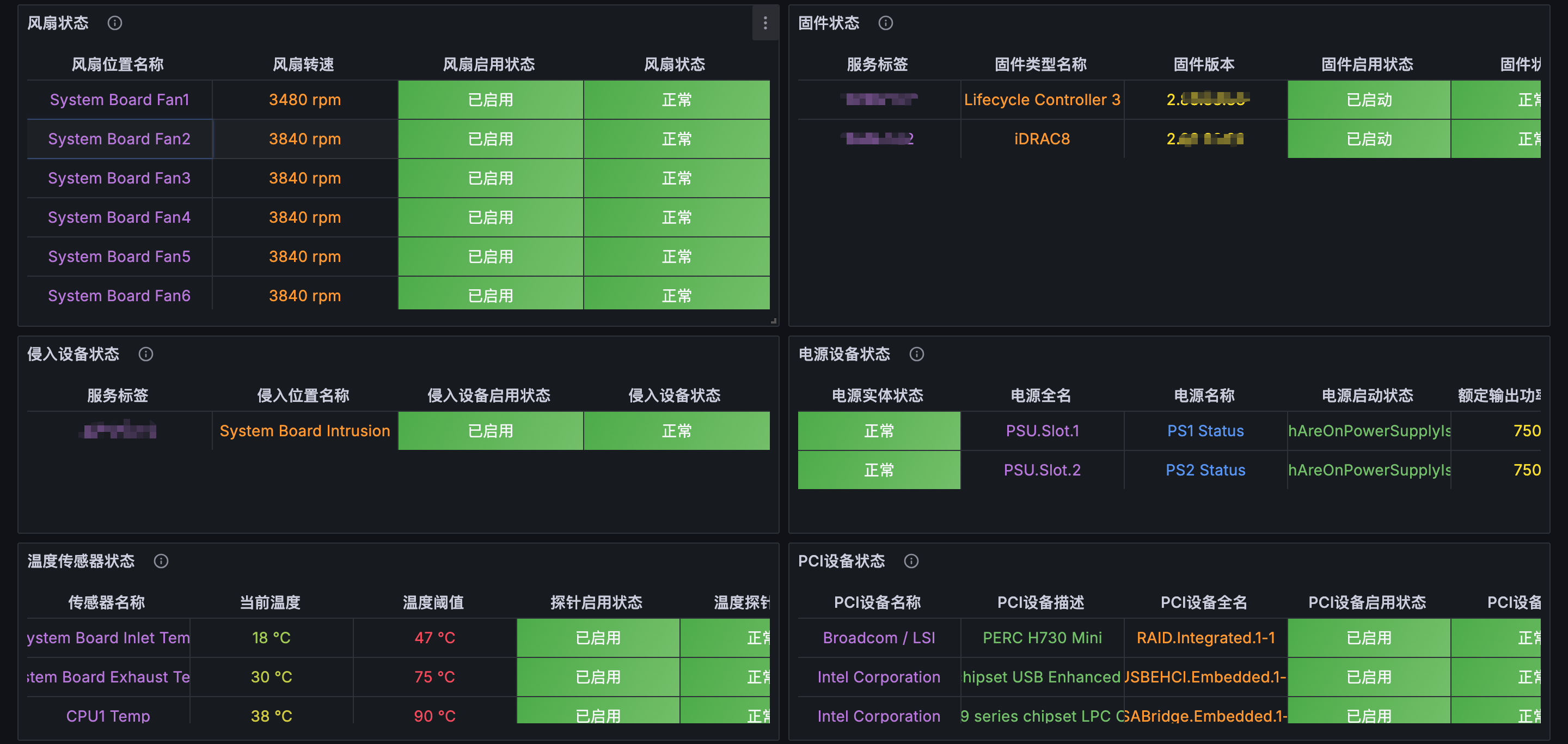

- 风扇转速和状态表（可自行更改为风扇趋势图）
- 物理磁盘状态表（磁盘名称、容量、状态、预测性故障警报）
- Raid 状态表
- 系统日志条目数，可自行添加系统日志条目表
- 网络接口表（NIC 名称、供应商、状态、MAC 地址）
- FRU和PCI组件状态表

更多信息可直接在采集配置文件中添加对应的 OID 实现。

如何使用

把需要监控的主机 iDRAC 中的 SNMP v2 打开，安装并设置 Categraf + VictoriaMetrics + Grafana 以相互配合。

使用提供的 snmp_dell_idrac.toml 文件放置在 /opt/categraf/conf/inputs.snmp/ 文件夹中，并在 agents 下编辑您的物理机 iDRAC IP 或主机名替换 iDRACURLx 的值，如下所示：

[[instances]]
agents = [
    "udp://192.168.100.100:161",
    "udp://192.168.100.101:161",
    "udp://192.168.100.102:161"
]

重新启动 Categraf ，然后导入仪表板 Dell iDRAC SNMP Dashboard for VectoriaMetrics.json 文件（或使用 Grafana 仪表板 ID），将仪表板添加到 Grafana 中，在单击 “导入” 后选择您自己的 VictoriaMetrics 数据库或者 Prometheus 数据库，面板中数据填充最多 2 分钟就可以完全看到。

前置要求

Categraf

戴尔 mib 依赖

当进行 oid 添加的时候需要使用 snmpwalk 或者 snmpbulkwalk 命令工具调试的时候，可在对应系统安装 netsnmp 。

Grafana

目前没有依赖第三方插件

环境搭建

Grafana 用于数据可视化。
Categraf 用于使用 SNMP 输入插件进行数据收集。
VictoriaMetrics 用于时间序列数据存储。
iDRAC 已启用 SNMP（v2）

已在 Dell Poweredge R740xd、R740、R730、R720xd、R530、R620、R630、T630 等等服务器上的 iDRAC 7、iDRAC 8、iDRAC 9 上进行了测试，理论上支持所有类型。

数据添加

Dell iDRAC 通过 SNMP 具有显示大量数据的能力，而且很容易根据您的收集和监控需求扩展此仪表板以添加更多数据。具体可使用 Dell MIB 文件和 Dell EMC OpenManage SNMP 参考指南来确定您需要的 OID 。

我使用了 Dell MIB 文件和 MIB 浏览器以及 Dell EMC OpenManage SNMP 参考指南来确定 OID。

已知问题

暂未发现
