Home Lab Infrastructure
This is a Grafana dashboard template for monitoring Home Lab infrastructure, integrating monitoring data from key components such as routers, virtualization platforms, NAS, containers, and UPS.
Home Lab Infrastructure Grafana Dashboard
简介
这是一个用于监控 Home Lab 基础设施的 Grafana 仪表板模板，整合了路由器、虚拟化平台、NAS、容器和 UPS 等关键组件的监控数据。
监控组件
| 组件 | 指标 |
|---|---|
| iKuai 路由器 | WAN 状态、上下行速度、连接数、在线设备数 |
| PVE (Proxmox VE) | CPU 负载/使用率、内存使用率、VM/LXC 状态、网络流量、磁盘 I/O |
| TrueNAS NAS | 存储池容量、硬盘温度 |
| Docker | 容器数量、CPU 使用率、资源占用 |
| UPS (NUT) | 输入电压、电池剩余容量 |
| Backrest | 备份状态、新增数据量趋势、备份时长趋势 |
数据源要求
- Prometheus (uid:
aekrbujo40rnkf) 作为主要数据源 - 以下 exporters 需已配置并向 Prometheus 暴露指标：
ikuai-aio- iKuai 路由器 exportertruenas- TrueNAS exportercadvisor- Docker 容器监控nut- UPS 监控pbs- Proxmox Backup Serverbackrest- 备份任务监控
导入方式
- 在 Grafana 中选择 + Import
- 上传 JSON 文件或粘贴 JSON 内容
- 选择 Prometheus 数据源
- 点击 Import

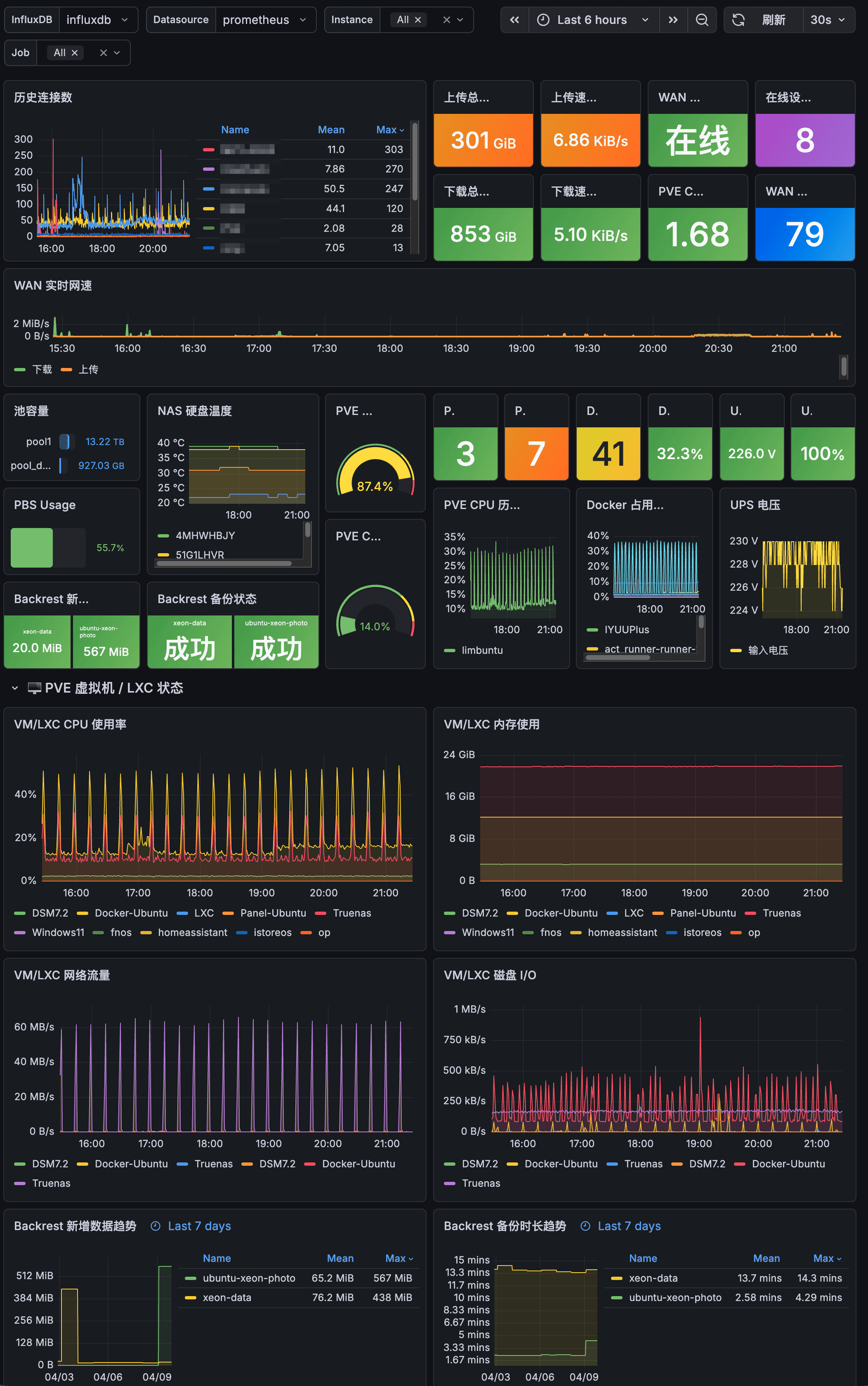

面板说明
- 概览区（左上）： WAN 状态、连接数、上下行速度
- 设备区（中上）： 在线设备数、Docker 容器状态
- 基础设施区（左中）： PVE CPU/内存、在线/离线 VM
- 存储区（中下）： 池容量、NAS 硬盘温度、UPS 状态
- 趋势区（底部）： PVE CPU 历史、Docker 资源、Backrest 备份趋势
Data source config
Collector type:
Collector plugins:
Collector config:
